案例 13

测试需求

丙烯酸树脂假牙基托的断裂现象是临床牙科中常见的问题，牙托可能在掉落或口腔反复运动时由于弯曲疲劳而造成脆断。一项大学研究比较两种牙托的弹性模量和弯曲强度：高抗冲树脂（Lucitone 199）和传统树脂（Rodex）。

解决方案

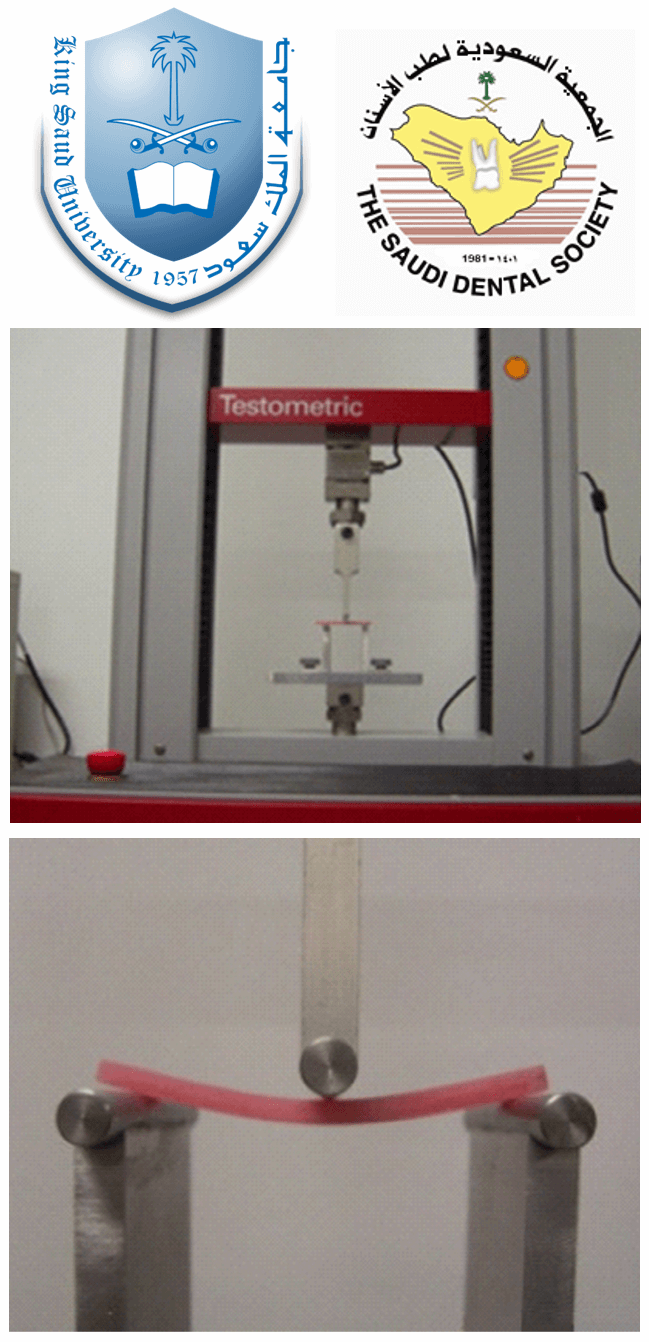

制作Lucitone 199和Rodex的矩形条带各10个样品 (3x10x60mm)，并在37℃的人工唾液中储存2周。使用X350-5kN材料试验机进行三点弯曲强度测试，弯曲工装跨度长度为46mm，Win-Test控制软件以5mm/min横梁速度施加压力直至断裂。

设备&工装

X350-5kN 材料试验机

传感器 LC 500 (kgf)

三点断裂测试工装

结果&结论

与传统的丙烯酸树脂（Rodex）相比，高抗冲击丙烯酸树脂（Lucitone 199）表现出较小的刚度，因此体现较大的变形能力。高抗冲击树脂显示出比传统丙烯酸树脂更大的弯曲/断裂强度。测试结果得出的结论，高抗冲击丙烯酸树脂是合适的牙托材料。
